ALBATROS – Letzte Aufbauten an Deck
18. September 2009
Kommentare
Als nächste Baugruppe war die Vorschiffsluke zu fertigen.
Die Scharniere und das Oberlicht mit 9er-Teilung reizten zum Nachmachen.
Dies war nicht besonders schwierig und wurde ähnlich wie das Skylight ausgeführt.
-
- Der Innenrahmen mit der Mahagoni-Aufdoppelung.
-
- Der gefräste Rand.
-
- Das passt „schmausig“!
-
- Fertig! – Ein Fall für die „Nietenzähler“!
Dann war der Ruderschuh an der Reihe.
Die Form dieses allseitig gerundeten Teils hin zu bekommen war nicht ganz einfach. Außerdem musste die Wellenbohrung im richtigen Winkel angebracht werden.
-
- Der Rohling ist gebohrt.
-
- Um eine zentrische Stufenbohrung zu erzeugen habe ich „rückwärts“ geschliffen.
-
- Auch die Manschette bekommt so die passende Bohrung.
-
- Das war mühsam aber erfolgreich.
-
- Die Konturen des Schuhs wurden durch Sägeschnitte in der Draufsicht…
-
- …und der Seitenansicht übertragen. Dann durfte geschnitzt und geschliffen werden.
-

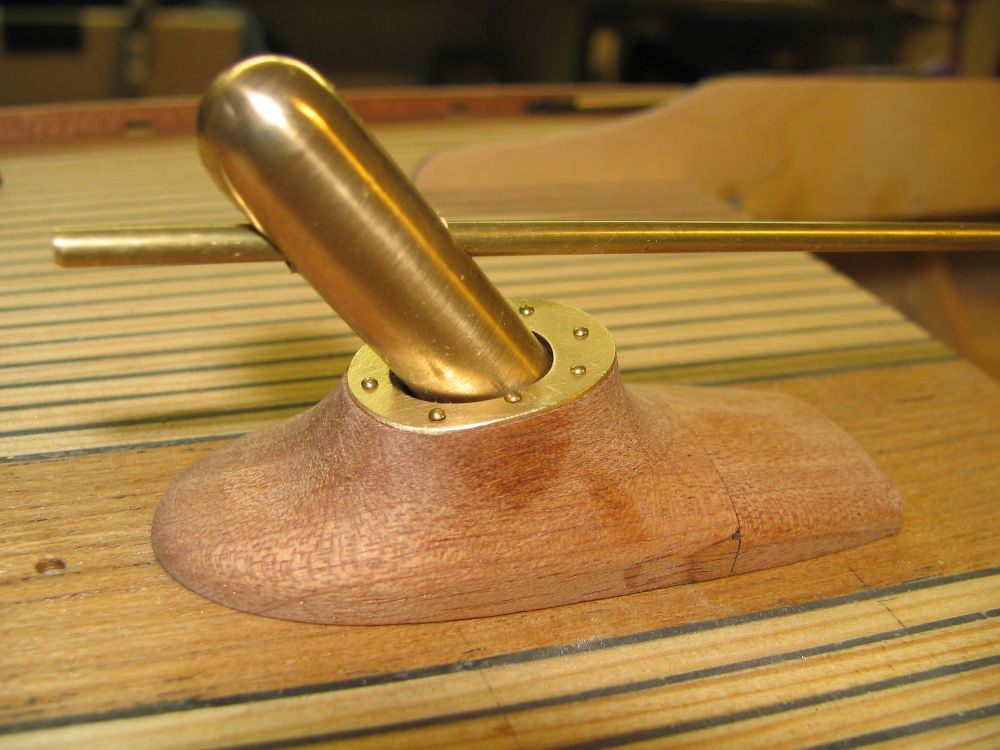

- Der neue Schuh sieht gut aus!
-
- Die Ähnlichkeit mit dem Original ist beabsichtigt!
Noch die kleine Luke zwischen Ruderschuh und Cockpit, dann waren alle Aufbauten fertig.
Mit den Decksbeschläge konnten begonnen werden.
